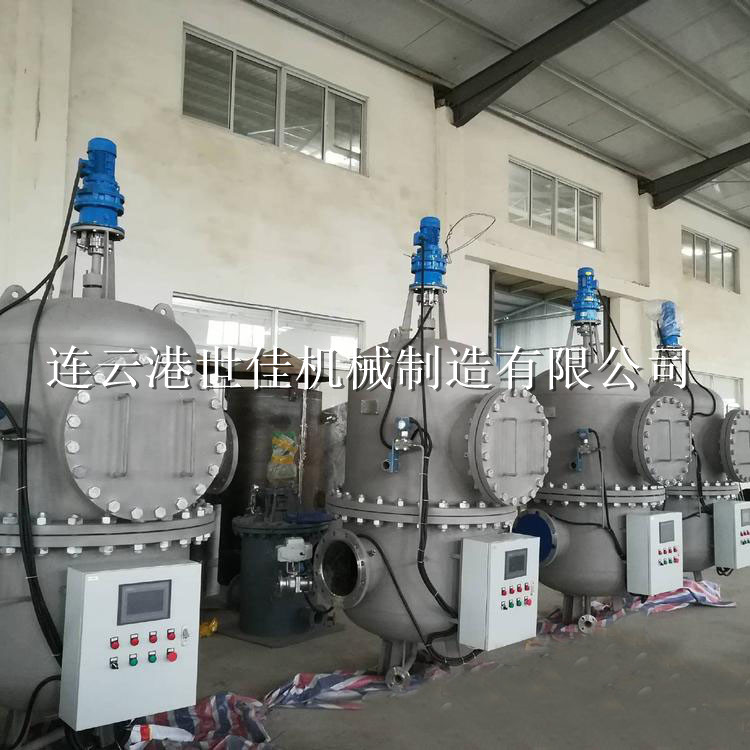

DLS電動工業濾水器借鑒國外同類產品技術，結合我國工業循環水管道實際情況優化精制而成，其獨特壓差排污，能徹底解決傳統濾水器因塑料泡沫、樹枝、水草等漂浮物而產生卡塞，糊網問題；以及易將泥沙沖進濾網內腔，使過濾效果下降、糊網頻繁、連續正常工作時間縮短的問題。在電氣控制方式上采用PLC自動邏輯控制，不影響正常供水，可實現遠信和遙控，實現濾水器在線過濾、自動清洗、分級排污的功能，工作可靠。濾水器的工作是根據用戶的清污要求，通過電器控制裝置按預設的方式自動完成的。
一、電動工業濾水器特點
1.過濾面積大，壓力損失小。
2.過濾清潔度可根據用戶要求制作，從2毫米到6毫米。
3.電動濾水器由控制機構和執行機構組成，執行機構包括減速裝置、濾水器本體、電動排污裝置；控制機構有控制柜、減速電動機、排污閥電動機、差壓控制器組成。濾水器的清排污工作是根據用戶的清污要求通過控制柜的預制程序完成的，不影響正常的技術供水，可實現差壓控制自動清污、間歇定時自動清污和手動控制清污。
4.排污時，排水量較小，不影響濾水器的正常工作。
5.濾網采用不銹鋼板，過濾孔為沖壓而成，使直徑小于濾網孔徑的顆粒容易通過，過流能力強，不易卡塞，壓力損失小，長期工作不糊網。
6.濾網采用2-6mm不銹鋼板整體沖壓成形，網芯應能承受150kPa的差壓，而不變形、不損壞。具有工作壽命長、耐腐蝕，不生銹、表面光潔、不結垢的特性。
7.無需打開設備，既可進行反沖洗，將附著在濾網上的雜質沖落。并自動打開排污閥排污。
8.實現反沖的減速機構采用擺線針輪減速機，立式安裝，結構緊湊，輸出力矩大，電機防護等級高，使用壽命長。
二、電動工業濾水器結構

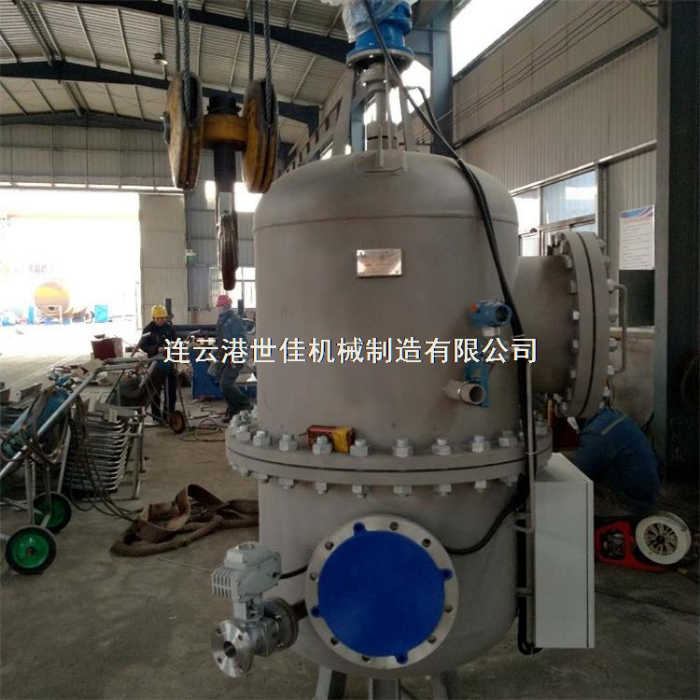

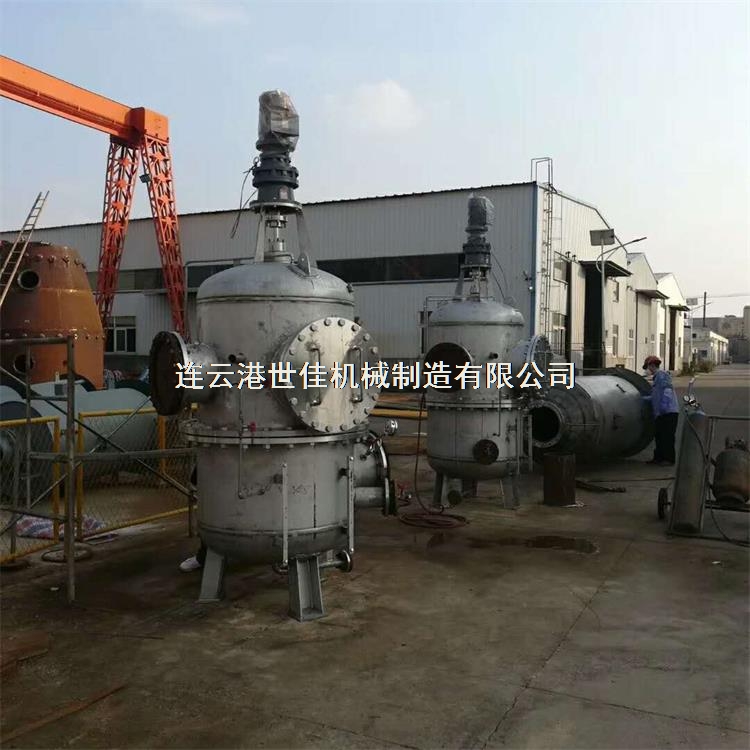

電動工業濾水器是由擺線針輪減速機機構、配電控制系統、差壓開關、過濾濾簡、電動排污轉動機構、電動排污閥，排污管，本體，進出水管組成。
三、電動工業濾水器工作原理
1. 壓差排污:DLS全自動反沖洗濾水器接入管道系統后，水由下部進水口進入濾水器，過濾雜物后的水從出水口流出，當水中雜質通過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚積到一定數量時，即造成進水口和出水口有一定壓差值。當濾網的進口壓力表和出口壓力表水壓差增大到規定數值時(濾網精度直徑不同壓差不同，一般為0.05Mpa)，壓差變送器信號接通控制信號，控制機構打開電動排污閥，電動減速機將以每分鐘1-3轉的轉速運轉，水流對附著在網芯內側壁面上的雜質污物反向沖洗，濾網附著物經由排污管路和排污閥門排出，待內外壓差恢復到正常時關閉排污閥，從而完成過濾排污工作過程。
2、定時排污:用戶如需要可設置排污時間性，在0-99小時內設定清洗排污時間，一般設置為6個小時排污一次，時間設定可以按照水質的情況而做相應調整，即設定時間啟動電動減速機進行反轉使排污閥打開，依次進行反轉反沖洗排污。直到全部腔室反沖完畢，電動減速機構停止工作，電動排污閥關閉，排污工作全部結束。
根據需要也可手動開啟排污按鈕，進行調控檢驗使用系統操作模式。
四、電動工業濾水器技術參數
1.公稱壓力:1.0MPa 1.6Mpa
2.工作電源:380VAC 50Hz
3.工作介質:水
4.壓力損失:0.02Mpa 電動執行機構
5.介質溫度:5C-80C
6.水過濾精度:2~6mm(也可按用戶要求制作)
7.環境濕度:≤95%
8.清污方式:自動反沖洗濾網
9.工作壓力范圍:0.3~1.6Mpa
10.控制柜抗干擾性能:GB162和IEC-255-4
11.反沖流量:小于總流量的20%
12.濾水器及排污閥法蘭標準:HG20593--97
13.絕緣耐壓:DL478和EC-:254-4
14.安裝方式：濾水器直立安裝
五、電動工業濾水器選型表
項目型號 | 公稱通徑 | 流量設計 | 排污管徑 | 減速機功率 | 排污電機功率 |
DLS-50 | 50 | 40 | 25 | 0.37 | 0.1 |
DLS-80 | 80 | 60 | 40 | 0.37 | 0.1 |
DLS-100 | 100 | 80 | 50 | 0.37 | 0.1 |
DLS-150 | 150 | 200 | 80 | 0.55 | 0.1 |
DLS-200 | 200 | 350 | 80 | 0.55 | 0.1 |
DLS-250 | 250 | 520 | 100 | 0.75 | 0.2 |
DLS-300 | 300 | 770 | 150 | 0.75 | 0.2 |
DLS-350 | 350 | 1000 | 150 | 0.75 | 0.2 |
DLS-400 | 400 | 1400 | 150 | 1.1 | 0.2 |
