蒸汽排放消聲器
蒸汽排放消聲器
一、用途
蒸汽排放消聲器用于電力、化工、冶金等行業中安全閥、PCV閥和排汽閥的汽體排放的有效消聲設備。安裝后可以使噪音降低25—34分貝。
二、蒸汽排放消聲器原理及特點
安全閥排汽噪聲是以中高頻噪聲為主，且消聲同時不能影響安全閥的起跳和回座，所以蒸汽排放消聲器我們采用了通孔噴、注結合阻性的消聲原理，以大孔擴容代替微孔板，在結構上確保安全閥排汽時必須順暢，多層穿孔板吸音，結合阻性消音原理讓蒸汽聲波進入多孔吸聲材料中的無數小孔內，激發多孔材料分子震動，使聲能為了克服摩擦阻力和粘滯力而變成熱能，即達到了理想的消聲效果，更保證了蒸汽順利排除。復合型消聲器中的阻聲片具有良好的吸收中高頻噪音，消音效果更好。蒸汽排放消聲器具有以下優點：
A、消聲量大能滿足《工業企業噪聲衛生標準》的要求。
B、安裝消聲器后不影響安全閥排放流量，能讓安全閥順利起跳和回座。
C、蒸汽排放消聲器的結構性能適應高溫、高壓、大氣流、防銹、防堵。
三、蒸汽排放消聲器安裝須知
（1）蒸汽排放消聲器應垂直于爐頂安裝，臺圖所示，用型鋼支架將消聲器座架與爐頂相固定。（2）為增加爐頂高空的抗風能力，消聲器本體采用支承式，或在消聲器前的排汽管裝一段膨脹彎管以吸收熱脹。
（3）蒸汽排放消聲器下部的排水口應暢通接到地溝，不應裝配閥門。
（4）復合式蒸汽排放消聲器裝在爐頂平臺，應用薄板制作防雨罩一只。
（5）安全閥或排汽閥與消聲器這間的排汽管道上應沒有疏水點。
（6）對小孔式消聲器，在安裝前應使排汽管內部無雜物、以防小孔堵塞，如新安裝的鍋爐尚應對排汽管進行沖管，清除管道內的雜物。
（7）對安全門，原則上一只安全門配一只消聲器。
四、蒸汽排放消聲器規格型號

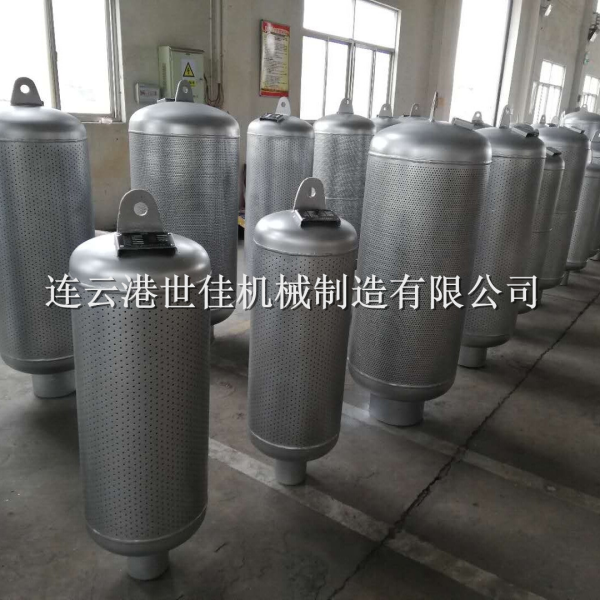

小孔型消聲器型號說明如:KAD-205-1.61-15
K-小孔型消聲器A--安全閥消聲器 D--排汽壓力等級（D-低壓，zh-中壓，G-高壓，ch-超高壓，Y-亞臨界）205--蒸汽溫度1.61--安全閥啟跳壓力15-排汽量
使用位置：汽包、過熱器、背壓機、PCV閥(ERV)、再熱器出口、再熱器入口

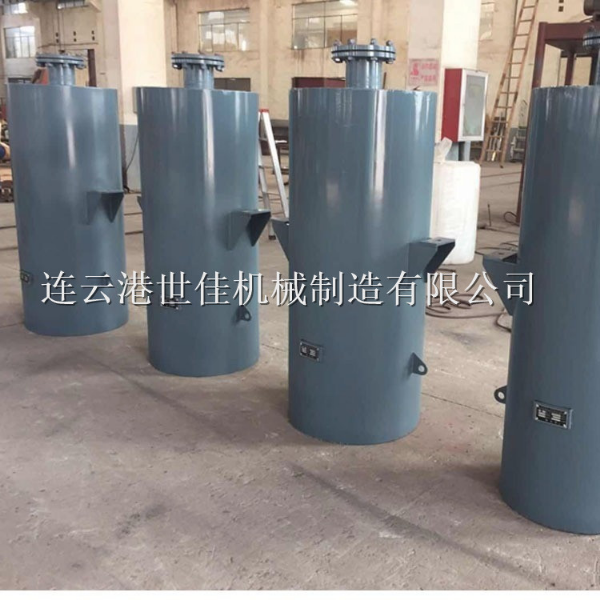

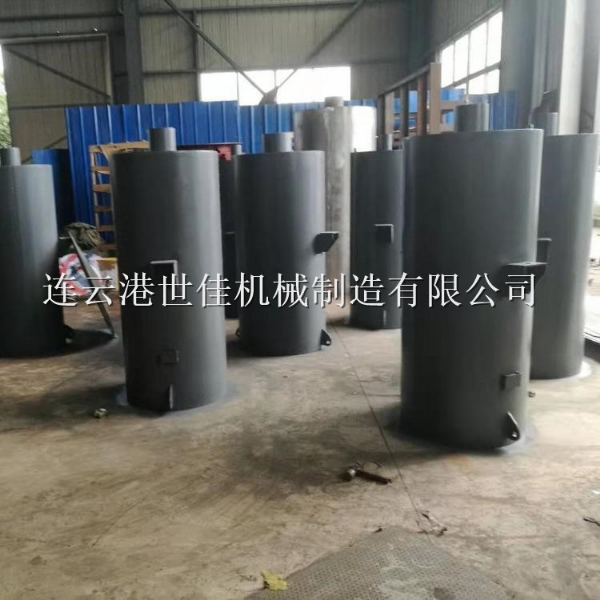

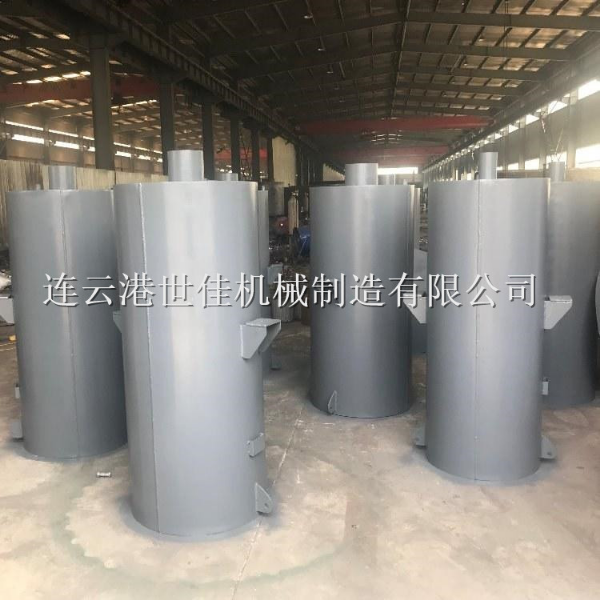

抗噴阻復合型消聲器型號說明如:KAD-205-1.61-15
F-抗噴阻復合型消聲器A--安全閥消聲器D--排汽壓力等級（D-低壓，zh-中壓，G-高壓，ch-超高壓，Y-亞臨界）205--蒸汽溫度1.61--安全閥啟跳壓力15-排汽量
使用位置：汽包、過熱器、背壓機、PCV閥(ERV)、再熱器出口、再熱器入口
五、蒸汽排放消聲器選型
蒸汽排放消聲器是按照用戶提供的排汽壓力、溫度等參數進行精心設計制作的，因此，在訂購蒸汽排放消聲器時須提供下列資料：
（1）安全閥排汽量（2）安全閥啟跳壓力（3）排汽溫度（4）排汽管徑（5）蒸汽排放消聲器有兩種結構型式，小孔型和抗噴阻復合型。抗噴阻復合型消聲器消聲效果好，內部材質為不銹鋼，殼體材質為碳鋼；接管可選取焊接或法蘭對接；安裝固定型式可選取腿式或耳式結構。
